БАЙПАС, БАЙПАСНИЙ ОБВІД (сталевий)

Характеристики

Матеріал: сталь
Робоче середовище: вода, пара, газ, не агресивне середовище
Тип приєднання: різьбовий
Типорозміри (Ду): 40
Робочий тиск: PN (кгс/см2): 16
Температура робочого середовища: +105°С

Умовний прохід Dn, мм	Різьба d	h, мм	S, мм	D, мм
40	1 1/2’’	10	60	69,3

Байпас, або байпасний обвід – це трубопровід, який служить для організації протоки теплоносія в обхід певної ділянки опалювальної магістралі, або паралельно йому. Тому важливо при їх виборі звертатися до виробника, який дотримується технологічних норм.

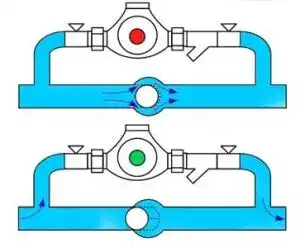

Байпас для опалення зазвичай встановлюється в обв’язці насоса системи гравітації опалення. Теплоносій у такій магістралі може циркулювати по контуру без агрегату, що перекачує. Електричний нагнітач встановлюється в систему збільшення швидкості руху рідини, що сприяє меншим тепловтратам, рівномірному прогріву приміщень, збільшення ККД системи. Перенаправлення потоку рідини в насосній обв’язці з байпасом відбувається або без – або за участю людини. Під час роботи насоса теплоносій йде через байпас, а пряма магістраль перекривається. Якщо ж насос зупиняється внаслідок поломки або відключення електроенергії, то теплоносій йде через пряму магістраль, оскільки знерухомлена крильчатка агрегату обмежує потік.

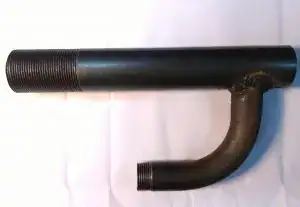

ТП ТОВ САНТЕКС виробляє сталеві байпаси із попередньо підготовлених відрізків сталевої труби Ду40 довжиною 295 мм, до якої на відстані 40 мм від краю приварений відвід Ду25 довжиною від центру приварювання 130 мм. Труба ДУ40 закінчується довгим різьбленням. Вісь відведення Ду25 відстане від осі труби Ду40 на 125 мм. Можливе виконання байпасу з основною трубою Ду40 довжиною 335 мм, що має на іншому боці ще й коротке різьблення.

Байпаси проходять ретельну перевірку майстром ВТК на відповідність параметрів ГОСТ 8968-75 і тільки після цього надходять у вигляді приходу на склад.

Технологічний процес виробництва байпасів контролюється професіоналами своєї справи, оскільки всі працівники підприємства мають технічну освіту. Керівник підприємства, керівник виробництва та начальник ВТК, і це колишні працівники технічних відділів Дунаєвецького арматурного заводу та Ремонтно-механічного заводу.

На виробництві можна купити сталевий згін у зборі, з муфтою та контргайкою, тому що у нас виготовляються всі деталі трубопроводу. Для економії часу Вашого часу можливе надсилання службами доставки того ж дня.

Сталеві байпаси купити у виробника можна через сайт заповнивши форму замовлення або за телефонами 38 (067) 384 35 39 і +38 (067) 384 41 01
